DT9857E 便携式声学及振动银杏视频APP下载网站入口系统
模拟
输入规格参数
◎通道数：8/16 通道同步模拟输
入

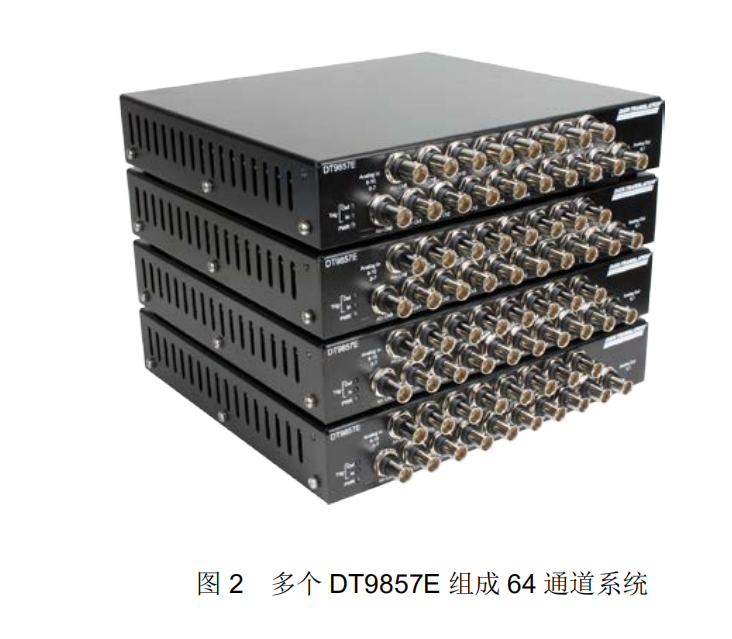

，可扩展至 64 通道。
◎支持 IEPE 银杏视频成人，4mA 恒流源
◎
分辨率：24 位
◎动态范围：118dB 典型
◎
输入量程：±10V，±1V
◎最高采样率：105.469kHz
◎
程控 AC、DC 耦合
◎Delta Sigma 滤波器：0.49 倍的
采样率，带宽
-3dB
◎模拟滤波器：低通 400kHz；
高通 0.5Hz（AC 耦合）
◎输入阻抗：1M Ohm
◎
通道间串扰：-110dB
◎总谐波失真：-110dB 典型
模拟输出规格参数
◎通道数：2 个 32 位模拟输出
◎最小采样频率：30kHz
最大采样频率：216kHz
◎输出范围：±10V
◎DAC Delta Sigma 滤波器
◎模拟滤波器：120kHz 低通
◎输出信号：固定电平或波形
◎偏置误差：±0.5mV
◎增益误差：±0.03%
其他输入输出
◎1 个转速通道，量程达±30V，
最大 1MHz 输入频率
◎1 个计数器/定时器通道
◎数字 IO：8 输入， 8 输出
整机规格参数
◎工作环境：0℃到 55℃，0 到 95%相对湿度，不冷凝
◎供电：4.75~280VDC
◎体积: 224mm×247mm×44mm
◎重量：DT9857E-16，1.5kg；DT9857E-8，1.2kg
软件
◎QuickDAQ FFT Analysis 软件
◎QuickDAQ Advanced FFT Analysis 软件
◎支持 LabVIEW
◎支持 MATLab
特点
◎性价比高，小巧便携，重约 1.5 公斤。
◎USB 接口
◎8/16 通道同步输入，IEPE 输入， 4mA/24V 恒流
源供电，程控 AC /DC 耦合。
◎24 位 Delta-Sigma A/D 转换，高分辨率。
◎ 最高采样率为 105.4KHZ。
◎1 个转速输入通道；2 路模拟输出通道。
◎8 路数字输入，8 路数字输出。
◎所有输入和输出的测量数据可以保持连贯同步
◎多种触发模式：软件触发、外部数字（TTL）触发、
模拟信号阀值触发。可设置预触发、后触发。
◎数据格式支持 ME’scopeVES 模态分析软件。
◎配套的软件功能强大，并且界面友好，使用方便。
