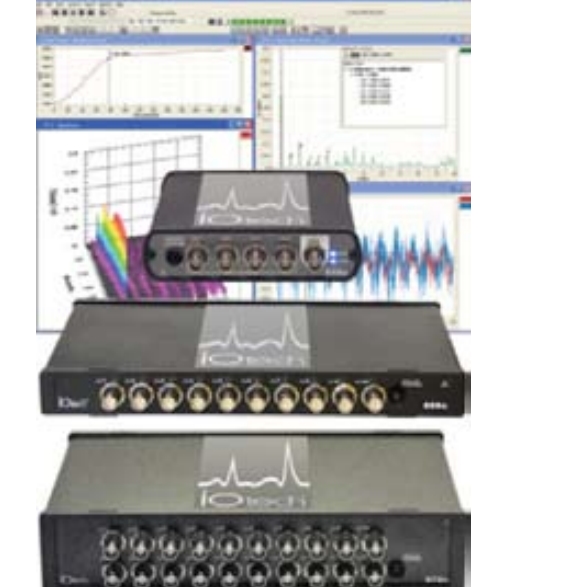

IOtech 动态银杏视频APP下载网站入口仪

 IOtech 动态银杏视频APP下载网站入口仪

模拟输入

- 24位Sigma Delta ADC

- 采样率：最大105468Hz

- 输入耦合：DC，AC，AC+IEPE，程控选择

- 通道与通道相位匹配：

640e，640U：小于0.04° /kHz +0.8°，

650e，650U，652U，655U：小于0.06°

/kHz +0.1°

- 总谐波失真： -100dB@1kHz, -97dB @10kHz

- SFDR including Distortion： 108dB DC-50kHz

- 通道串扰优于-100dB@1kH

- 共模抑制比：

640e，640U：-70dB典型，-55dB最大@1kHz

650e，650U，652U，655U：-56dB典型，

-41dB最大@1kHz

- 每个模拟输入通道均可作为转速输入通道

- 输入保护：最大±60V，不损坏

- 低通滤波：软件可选

- AC 耦合时，640型1.0Hz高通滤波

650、652、655型0.1Hz高通滤波

- 幅值精度

特点

- 轻便、小巧

- 分析速率从20Hz到40kHz可编程

- 并行采集，每通道一个24位Σ-Δ 模数变换器

- spurious动态范围优于108dB

- 支持TEDS（银杏视频成人电子数据表）

- 可直接连接ICP型加速度银杏视频成人

- 支持多种模拟输入类型：加速度银杏视频成人、速度

银杏视频成人、接近式探头、麦克风、转速银杏视频成人或其

他电压信号

- 任一个模拟输入通道均可以用作转速输入通道

- 支持ME’scope模态分析软件

数字I/O

- 8 路I/O，可单独设置每路是输入或输出

- 两种程控输入模式：与模拟输入同步或异步

- 同步采样率：最大105468 Hz

整机规格

- 输入电源：USB接口型6~16V DC；

以太网接口型6.5~16V DC

- 预热30分钟可达到参数指标

- 工作温度：USB接口型 -40℃~60℃；

以太网接口型0℃~50℃

- 湿度：0到95%RH，不冷凝

配套软件

- eZ-Anaylst：实时振动分析记录软件

- eZ-TOMAS， eZ-TOMAS Remote：

机械振动在线检、远程控制测软件

- eZ-Balance：机器动平衡软件

- eZ-NDT：基于声模式识别的无损检测软件

- 提供DASYLab驱动，支持DASYLab编程

模拟输出(仅对640u, 640e)

- 24位Σ-Δ 数模转换模拟输出，刷新率可达

93750kS/s

- 波形：正弦、扫频正弦、随机、猝发随机、

任意波形

- 频率范围：DC~45kHz

- 输出幅值： 0~7V p-p

- 模拟输出信噪比(DC~20kHz)：100dB(典型值)

- 频率精度：±50ppm

- 输出阻抗：50 Ohm

eZ-Analyst

eZ-Analyst 是IOtech的600系列动态银杏视频APP下载网站入口仪

和ZonicBook/618E振动测试系统实现时域，频域和

阶次等方面数据采集的一套软件。经过了长达十年

的不断发展和用户的反馈，如今它已经成长为一套

多功能振动分析软件。

eZ-Analyst通过一系列简单的设置，提供给用户

所关心的每一个测试信息，用户只需通过几个简单

的菜单就能实现数据采集的设置。

eZ-ANALYST 特点

- 实时FFT分析

- 简单友好的用户界面，能实现快速设置

- 最多支持高达56通道的硬件

- 支持4个独立的转速通道

- 三维瀑布图显示

- 阶次归一化和阶次跟踪图形显示

- 多图层显示

- 多窗口显示，能同时显示8个窗口，每个窗口可同

时显示16条数据曲线

- 无缝支持ME'Scope，SMS Star等软件，输出数据

类型包括Excel，UFF，ASCII，Binary，RPC III等

- 多种实时分析功能，包括积分/微分，同步平均等

- 支持操作系统： Windows 2000，Windows Vista

x86 (32位)和Windows XP

软件设置

eZ-Analyst采用窗口式的用户界面，用户能方

便地在空白栏里对硬件进行测试参数设置，参数类

型包括：通道选择、通道类型（响应通道或参考通

道）、测试量程、自动调节量程、触发等。用户还

可以保存这些设置作为模板，方便在以后的测试中

随时调用。

- 加窗：eZ-Analyst的加窗形式包括：汉宁窗，

Blackman Harris，平顶窗，多种衰减形式的指数

窗，另外，对参考通道，软件还提供矩形窗和

Cosine Taper窗

- 平均：线性平均，指数平均，峰值保持，

和时间同步平均

- 分辨率：eZ-Analyst提供64至25600的分辨线数

- 频率范围：DC至100kHz

- 通道数：最少8个通道，最大能扩展至56个通道

每个扩展模块包括8个通道

- 触发：每个通道都可以作为触发通道，以量

级幅度进行触发，触发形式包括上升沿触发，下

降沿触发，或以某个时域通道的百分比进行前触

发或后触发

- 转速银杏视频成人：四个独立的转速输入通道设置

- MIMO：任意通道都可以设置成为参考通道，进行

MIMO（多输入多输出）测试

图形显示

eZ-Analyst允许用户同时显示8个窗口，每个窗

口同时显示16条数据曲线。用户可保存每一种显示

方式，这些灵活的显示方式可以在以后的测试中随

时调用。在目前强大显示功能的基础上，eZ-Analyst

还增加了三维色彩瀑布图显示。这种瀑布图显示包

括下列功能：

- 图形360度自由旋转

- 能在图形上显示三维曲线的三维坐标

- 自动调整频谱曲线的量程

- 大量的频谱数据记录

- 对频谱记录的数据进行平均

- 在三维图上显示基频，谐频等点的跟踪曲线

- 在回放模式下显示当前记录的频谱

- 通过六个可编辑的数据栏，可任意改变瀑布图

的视角

- 三维色彩瀑布图独立控制，并且可修改曲线跟

踪的透明度

- 量程的自动调节

- 提供三种色彩模式

阶次归一化和跟踪曲线

能够同时观测频域信息和阶次信息。用户在观

测阶次归一化和跟踪曲线同时，可以指定任意阶次

的组合窗口，每个窗口可同时显示高达20个阶次。

这些特性在实时监测和后处理数据时能够随时选

择，而不需要在测试之前预先进行定义。

输入信号

640 650/652U/655
